miércoles, 27 de noviembre de 2013

SATPC32 Version 12.8C

Serial CallSign: LUCID First Name: TEAM Last Name: LUCiD S/N: FH100107103 Callsign: LU1CID FirstName: TEAM LastName: LU1CID s/n: GI100107103 Callsign: DK1TB First Name: Erich Last Name: Eichmann Password: FH50118101

sábado, 31 de julio de 2010

Directorio de Frecuencias 2010 Mayo

World Radio TV Handbook

Listado de Radio Emisoras y Frecuencias de Radio a Nivel Mundial

descarge el PDF

http://xa.yimg.com/kq/groups/3766376/1361105486/name/WRTHMay2010.pdf


Saludos
Raul


.

miércoles, 2 de diciembre de 2009

Antenas fijas para satélites de órbita baja y dos buenos métodos de adaptación de impedancia

Antenas fijas para satélites de órbita baja y dos buenos métodos de
adaptación de impedancia. Por LU8DO

Desde hace décadas, para trabajar los satélites de órbita baja, la antena fija por excelencia fue la Turnstile, en sus

dos versiones, la de elementos reflectores y la de malla reflectora.
















Esquemas
turnstile de reflector y de pantalla






Creo que la más sencilla de construir es la de elementos reflectores, además de producir menor
carga por viento, mecánicamente es más simple, pues, en lugar de una malla reflectora de,
aproximadamente 0,6λ x 0,6λ , solo tiene dos elementos reflectores cruzados.



















Turnstile
de VHF



Turnstile
de UHF






En cuanto a la impedancia y alimentación de esta antena, que fue lo que más dudas plantearon, desde la
aparición de ésta artículo, se puede explicar del siguiente modo: La Turnstile son dos direccionales de dos elementos, físicamente cruzadas en ángulo recto y eléctricamente desfasadas 90º para obtener una
polarización circular.


Asumiendo que la impedancia de cada una de estas dos direccionales es de aproximadamente 75Ω, la línea
de desfasaje de 90º eléctricos (físicamente λ/4) deberá ser de 75Ω de impedancia característica.


Entonces, el punto de alimentación del conjunto completo, o sea, el punto de unión de la línea de desfasaje que va
a alimentar la primer direccional, con la segunda direccional, presentará una impedancia próxima a 32,5Ω, pues
es el paralelo de dos cargas cercanas a 75Ω.



Si alimentáramos el conjunto con coaxil corriente de 50Ω la relación de ondas estacionarias
producto de esta desadaptación sería del orden de:

ROE=50Ω/32,5Ω=1,5

Que no es muy alta ni producirá una pérdida adicional considerable (fig.2).















Si quisiéramos adaptar perfectamente la impedancia de 32,5Ω a 50Ω mediante el empleo de una
línea de λ/4, genéricamente una línea “Q”, sería:


ZQ=SQR(50*32.5)=40Ω


Valor de impedancia característica poco menos que imposible de conseguir, a no ser que construyamos
un trozo de línea especialmente para ello.



A esta altura, observemos que sucede si deseamos adaptar, de igual forma, pero a 75Ω (fig. 1):


ZQ=SQR(75*32.5)=49,4Ω


podríamos utilizar sin problema alguno un trozo de línea de 50Ω, pero luego la desadaptación con el equipo
sería, nuevamente, del orden de:


ROE=75Ω/50Ω=1,5(fig.2)


Por lo cual es preferible optar por el primer caso planteado, pues, a igual desadaptación el primer caso es
más simple desde el punto de vista constructivo y de pérdida introducida.


Existe otra forma de adaptar que es utilizando el método llamado “cot2θ”, que ha sido simplificado por
G3KYH, y que establece una solución del tipo:



SistemaZ1→θZ2→θ→Sistema Z1.















Dónde

θZ2 y θZ1

son trozos de línea de impedancia Z2 y Z1 y largo eléctrico θ grados.


La longitud en grados eléctricos θ esta dada por:


cot2θ=Z1/Z2+Z2/Z1+1



Operando obtenemos:


θ=arctg(1/SQR(Z1/Z2+Z2/Z1+1))


Si λ corresponde a 360º entonces, para pasar a longitud física planteamos la siguiente proporción:


λ: 360º :: l :θ


Por lo que



l=λ*θ/360°


Si la adaptación buscada es de 50Ω a 75Ω, reemplazando obtenemos que la longitud θ será 29,33º, o lo
que es lo mismo, 0,0815λ


Si la adaptación fuera de 50Ω a 32,5Ω, la longitud θ será 29,25º, o lo que es lo mismo, 0,0813λ, y en
este caso podemos obtener un trozo de línea de 32,5Ω a partir de dos trozos de igual longitud de línea
de 75Ω en paralelo (fig. 3).


Siλ[m]=300/f[MHz]y la longitud de línea es:


L=l*fv


Dónde
fv es el factor de velocidad de la línea utilizada.
















































Cálculo
de
longitudes
Físicas



f

146MHz



435MHz




λ

205,5cm



69cm



Factor



fv.=0,66




fv.=0,8




fv.=0,66


fv.=0,8

0,081λ

11cm




13,3cm



3,7cm

4,5cm

λ/4

34cm

41cm

11,4cm

13,8cm





Formas de conexionado posibles:





La pregunta es: ¿Vale la pena todo esto?


Personalmente creo que NO, puesto que seguramente las pérdidas producto de los adaptadores y
sus empalmes serán mayores a la de la desadaptación.


Entonces, se puede atacar a la antena directamente con la línea de bajada de 50Ω.


Las antenas Moxon:



Otro diseño interesante de antena es el de tipo Moxon, ésta posee una diferencia importante con la
Turnstile en cuanto a la forma de su lóbulo de radiación, genéricamente, podemos aceptar que
para ángulos de elevación entre 90º y 70º, la Turnstile supera a la Moxon, entre 70º y 40º andan parejas
y de 40º para abajo la Moxon supera en mucho a la Turnstile.



















Esquema
Moxon de
W6RNL



Comparación
de
Lóbulos






Por lo expuesto es de esperar que la Moxon provea una cobertura mas larga de cada pasada, pues, posee
menor ganancia en el momento más favorable (satélite alto y cercano) y mejor ganancia en el momento más
desfavorable (satélite bajo y lejano), la única duda se plantea es al momento de considerar que pasará con las
señales o ruidos provenientes de la Tierra, éstos también estarán comprendidos dentro de la figura con buena ganancia, por lo que sería lógico colocar estas antenas bien bajas para minimizar este inconveniente.















Par
de Moxons
de W6RNL






En lo referente a la polarización de esta antena vale lo dicho para la Turnstile, pues, la polarización
circular se obtiene de idéntica manera.


La adaptación de impedancias es también similar:


Si asumimos que la impedancia de cada “cuadro”, o elemento, es próxima a 50Ω, deducimos que la
línea de desfasaje deberá ser un trozo de 90º eléctricos de coaxil de 50Ω, que al estar en paralelo con el otro
“cuadro” en el punto de alimentación provocará que la impedancia del conjunto sea de 25Ω.



Formas posibles de conexionado:






Si deseamos alimentar directamente con línea de 50Ω deberemos esperar una ROE=2 (fig. 5), que puede adaptarse
con relativa facilidad mediante una línea “Q” como se detalla a continuación:


ZQ=SQR(50*22,5)=33,5Ω



Donde la línea de 33,5Ω es fácilmente implementable mediante dos trozos de línea de 75Ω en paralelo (fig.4).





Descripción de la construcción


Como en el caso de las Turnstiles, la construcción de estas antenas se puede realizar usando como portador un
trozo de caño de PVC de tipo sanitario de, por ejemplo, Ø40mm y espesor 3,2mm.


Debido a la forma de la antena se fijan los medios cuadros irradiantes en un sector apropiado de caño mediante la
utilización de tornillos o el roscado directo de las varillas, arandelas y tuercas.


Luego, a la medida correcta se realizaran cuatro muescas para la inserción de los medios cuadros
reflectores, que serán aprisionados por una cupla pegada, y tal vez, para reforzar la rigidez del
conjunto, deberá soldarse o pegarse el cruce de los elementos y luego pegar estos al caño.



Para asegurar la separación externa entre los medios cuadros irradiantes y los reflectores se pueden utilizar
pequeñas piezas de plástico, acrílico o el centro aislante de un trozo de coaxil de la medida apropiada,
mantenidas en su posición mediante adhesivos y una funda termocontraíble exterior que tome todo el separador y
parte de los elementos.


Para la construcción de los elementos de VHF, por su tamaño y para obtener la rigidez apropiada,Conviene utilizar
varilla de aluminio de Ø6mm, o también varillas de bronce gruesa del tipo a la utilizada para aporte de material
cuando se suelda con autógena, mientras que para los de UHF puede utilizarse prácticamente cualquier material
como, por ejemplo, caño de cobre de Ø⅛”, varilla de bronce para soldadura o alambre de cobre de Ø3mm, que son
fácilmente soldables, es de hacer notar, que en el caso de utilizar varillas finas estas pueden soldarse a
terminales convenientemente doblados para poder fijarlos al portador mediante tornillos



















Moxon
de UHF
durante la
construcción





Bibliografía:




  • VHF/ UHF Manual RSGB



  • QST Vol. Nº 8 (agosto de 2001), Art. por. L. B. Cebik, W4RNL

Antena Moxon de UHF

Antena Moxon para UHF Buena, Bonita y Barata



A veces lo bueno, bonito y barato existe. Si tienes una hora libre, tienes una moxon por casi 0€.
Después de haber visitado la página de las antenas autoconstruidas Moxon Moxon Web me decidí a copiar un modelo para UHF. Para ello usé el programa de cálculo de dimensiones, que os podeis bajar aquí Moxgen.exe
Ponemos la frecuencia de trabajo, en este caso 432 mhz, el diámetro del alambre a utilizar, en este caso 2mm, y por arte de magia nos salen las dimensiones en mm.



Ya tenemos el cáculo.¿ Materiales a utilizar?
- Una percha de alambre
- Una clema doble de las de electricidad
- Una barrita de pegamento térmico (o material aislante similar)
- Un trozo de rg58
- Un conector PL o UHF para el equipo



Como veis, el precio de esta antena es irrisorio, y en estas épocas en las que hay que apretarse el cinturón, nos viene de perlas algo tan sencillo como eficaz.
La ganacia de esta antena está entorno a los 5,5-6 Dbi, y un rechazo frente-espalda de unos 15-20 Db, lo cual está muy muy bien. La Moxon se puede utilizar en cualquier frecuencia con fantásticos resultados, HF, VHF, UHF, SHF... Ocupa muy poco espacio, y su rendimiento es superior a una yagi de 3 elementos. No tiene bobinas, ni necesita balum, ya que en el punto de alimentación se obtienen 50 ohm de impedancia.

Construcción:
Deshacemos la percha con ayuda de unos alicates, y la ponemos totalmente recta. Seguidamente vamos tomando medidas según el esquema que nos da el programa y realizamos con los alicates las dos “U” que componen la antena.
En la parte que va alimentada la antena, cortamos con los alicates por la mitad, y doblamos unos 3mm los bordes para poder introducirlos en la clema. Apretamos ambos tornillos y ya tenemos media antena (elemento excitado).



Ahora para lograr el espaciado de los elementos, y mantener la estructura rígida, cortamos las barritas calculando 5mm más por cada lado. Hacemos dos marcas para señalar la medida del espacio que nos ha de quedar, y calentamos el alambre con un mechero. De inmediato, antes de que se enfríe, lo clavamos hasta la medida que nos interesa, y lo dejamos enfriar. Así en los dos lados.



Ya tenemos un rectángulo, reajustamos la estructura hasta que quede totalmente alineado. En la clema ponemos el vivo en un agujero y la malla en el otro, y ya tenemos la antena terminada.



La podremos situar en polarización horizontal, y vertical según nos interese. Hay que tener cuidado al orientarla, y tener en cuenta que el lado de la clema es donde apunta la antena, y la otra parte es la espalda (reflector).



Las medidas hay que respetarlas escrupulosamente. En mi caso, la roe era de 1:1 entre 425 mhz y 440 mhz.
La antena la he comparado con una vertical Diamond Slim bibanda, montada en la ventana (con brazo separador de 1mt), y la moxon pegada en el cristal con ventosas en polarización vertical ha sido superior en 2 unidades de s-meter a la de móvil. Increíble!!.
Teniendo en cuenta que la diamond cuesta 30€, y la Moxon 0€, no está nada mal.

Antena diamond con instalación en la ventana usada para comparar.


Antena diamond usada para la comparativa


Ahora llego perfectamente al echolink de 432 que antes llegaba justito y con fritura.
Suerte con el montaje.
73’s



miércoles, 2 de septiembre de 2009

Radio Sondas Meteorologicas RS92-SGP

No voy a Detallar la Tarea de un Globo Radio Sonda eso es otro tema

Lo que si me interesa a mi que esto globos poseen Transmisor de Radio

En la Banda de UHF se imagina lo que se puede hacer por el Area de cobertura

que abarcaría un Globo a 25000 metros de Altura ???


es Ahí mi interés Pero debía saber algunas cosas antes :

Saber si mi casa es posible captar la señal de este globo
R: Si es Posible

Saber que antena tendría que ocupar para Recibir esto una yagui o vertical ?
R: La verdad cualquiera incluso dentro de mi casa con un Handy lo tomo

Saber de Donde salen estos Globos?
R: Santo Domingo V Región

Saber Donde Caen Frecuentemente
R: En la Cordillera o Cerros de Alrededores de Rancagua

Saber que Altura Alcanza?
R: 25.000 Metros de Altura App

Saber que Potencia Irradia?
R: 60 Mili Watts 0.060 Watts

Saber Hasta Donde Podría Llegar esa Señal a la Redonda de la Ubicación del Globo
R: ??? ES AQUI DONDE NECESITO AYUDA de Gente que no sea de Santiago

Saber si es Posible la Decodificacion de Datos
R: Si es Posible

Saber la Trayectoria de los Globos
R: Si es Posible

Saber los Horarios
R: 12 UTC 8AM CE y 24 UTC 20 hrs. CE aun que esos son los horarios oficiales lo tomo media hora antes de lo proyectado

Saber si siempre se usa la misma Frecuencia
R: Están entre un Rango 400 a 406 MHZ de 10 Globos Captados en 2 Ocasiones Usaron Frecuencias Distintas las demás están iguales

Saber la Duración del Vuelo
R: por lo General yo tomo casi una hora y media

Saber el Modelo de la Sonda
R: RS92-SGP

Saber el modo de Transmisión y Velocidad
R: GFSK a 2.400 Baudios a un ancho de 4.8 Khz. Cualquier Radio es Capas de Copiar los Datos

Saber la Autonomía de las Baterías
R: Este Modelo usa pilas Normales Secas con un Voltaje de 9.6 V hablan de vida 135 Minutos

Saber donde Encontrar la Ficha Técnica de la Radio Sonda Captada
R: Descarguela Aqui















Video de la Captacion con una Radio Portatil Yaesu FT-60



Video de la Captacion con un Receptor Yaesu FRG-9600 y Procesando la Informacion




Se imagina lo que se puede Hacer si se pone un TX de VHF 1 Watt a 25.000 KM??? y si se puede subir un Auto repetidor a esa Altura

Seria una Gran Experiencia el poder montar un repetidor crossband a esa altura debería hacerse o comprar algunas placas de Receptores y TX económicos para que no Duela la perdida
de un equipo de Radio de Mayor Costo


Claro esto NO es Experimento de una sola Persona
Pero imagínese la Fabuloso de Montar Algo así
Poder Avanzar Aunque sea un poco mas de la típica Radió afición donde Muchos están Estancados

Con el Aporte y Ayudas de Algunos no veo la Imposibilidad de lograr este Proyecto
Solo Me Falta el Ultimo y mas importante Saber de Todos " Quien Se Animara a Participar "


Saludos
RAUL
CA3SOC






.-.

miércoles, 21 de enero de 2009

RadioAficion es Algo mas !!!














Para mi la RadioAficion es algo mas que hablar solo por Radio

se Entiende que todo Radioaficionado es Amante de las Comunicaciones

Es por eso que yo entre en este otro Nuevo y Desconocido mundo de la

Television Satelital Gratis ( FTA = Free To Air ) Como Todo lo que Viene

del Aire en la Practica es de Todos , No Conosco Algun dueño del Aire

es Posible ACCEDER a Este Sistema Gratis

Yo en la Actualidad le Pago a una Empresa Proveedora de TV Cable

Pero Siempre me Dejaron con la Sensacion de que Pudiera haber algo mas

para ser visto por ahi

Empece la Carrera Averigue Consulte , Hasta llegue hacer un curso de

Capacitacion de Técnico Super Estrella en Multi Servicios TV Satelital, Internet y Telefonía

Empresa Chilena Comprada por Españoles ... Ya se dieron Cuenta

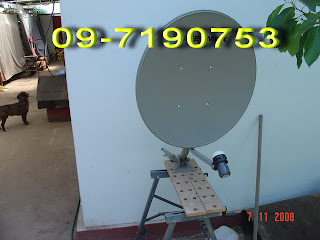

Hasta que encontre la Papa con un Pequeño Equipo dado de Baja por no Pago

con su Correspondiente Antena Parabolica Satelital y Reorientandola me podria

Trasladar a un Nuevo Satelite Donde Existirian Canales , no Pagados osea Gratis


de varias Parte Dependiendo el Satelite A Elegir me fui por el primero y el famoso

satelite el Hispasat el cual posee 50 CH de TV y 50 CH de Radios o musica

del cual la mitad eran Canales de Habla Hispana y los Otros Eran Arabes

Excelente Ahora Ya poseia muchos Canales mas ... Sobre Todo Cuando Habian

Bombardeos en esos Paises Arabes , esta es la Mejor Manera de ver en Forma mas

Extensa estos Acontecimientos.

algo de mis Antenas




Ahora soy super feliz por una Pequeña Inversion Tengo Una Cantidad Canales

Que Solo me Costo el Cobro Inicial de Hacerme De los Equipos

Ahora Disfruto de Cine, Dibujos Animados, Canales, Culturales, ETC.

Una Referencia de los Canales del puro Satelite HispaSat aqui Abajo

solo fijarse en lo general los canales celestes son gratis, pero los naranjas estan

codificados , ojo que algunos pasan colaos y se veen Igual

http://http://exploradores.orgfree.com/canaisviasatelite/

Otra mas

http://www.portalbsd.com.br/2009/satellites.php


Todo Gratis

Saludos
Raul
CA3SOC

sábado, 14 de julio de 2007

Inicio en SubMundo del Blog

Por ahora iniciando el tema

Pronto se bienen los Aportes

Saludos

Raul
CE3SOC
